SEMANA 16

ACTIVIDAD PRESENCIAL

TEMA: Pre‐presentación

ACTIVIDAD: Realizar los últimos ajustes al modelo formal a escala. Definir parámetros de presentación.

TEMA: Registro de información.

ACTIVIDAD: Ingresar al blog la información de las actividades de la semana de acuerdo a los puntos establecidos en la página diez de este programa.

CHASIS

       Para esta parte del carro se detalla con mucho cuidado la parte inferior del carro de juguete. Con una tabla de mdf se corta la base con una caladora de mesa, con las medidas del carro.

·       Se utilizaron piezas de balso para los detalles con la forma que se necesitaba.

PROCEDIMIENTO

Finalmente este es el resultado del carro masillado y pintado. Fue un proceso muy agradable, se aprendió de diferentes materiales y técnicas durante el procedimiento. Fue muy enriquecedor.

SEMANA 15

ACTIVIDAD PRESENCIAL

TEMA: Técnicas para cubrimientos superficiales. Modelo Formal a Escala.

LUGAR: Salón de clases.

ACTIVIDAD: Aplicar sobre las diferentes partes que componen el modelo formal a escala los diferentes materiales solicitados, considerando que deben seguir encajando. Los estudiantes aplicarán los cubrimientos superficiales como: caseína, masilla y estuco veneciano, hueso duro.

MATERIALES: 1/8 gl de masilla blanca o gris para automóviles, 1 botella de thinner, 1/8 gl de gl de caseína, 1/8 gl de gl de estuco veneciano, 1/8 gl de hueso duro, lijas de diferentes grados de abrasión, esponja, frascos o recipientes para diluir o mezclar, superficie de trabajo.

INSTRUMENTOS: pinceles, mezcladores.

HERRAMIENTAS: espátula metálica y plástica.

ELEMENTOS DE PROTECCIÓN PERSONAL: overol, protector visual, protector respiratorio, guantes.

TEMA: Registro de información

ACTIVIDAD: Ingresar al blog la información de las actividades de la semana de acuerdo a los puntos establecidos en la página diez de este programa.

PROCEDIMIENTO

SEMANA 14

ACTIVIDAD PRESENCIAL

TEMA: Técnicas para acabado finales.

LUGAR: Sala de Pinturas o salón de clase.

ACTIVIDAD: Trabajar los acabados del ejercicio final Modelo Formal a escala.

TEMA: Cubrimientos superficiales.

ACTIVIDAD: Búsqueda de información sobre concepto de textura. Hueso duro. Masilla epóxica. Estuco.

TEMA: Registro de información.

ACTIVIDAD: Ingresar al blog la información de las actividades de la semana de acuerdo a los puntos establecidos en la página diez de este programa.

PROCEDIMIENTO

Une vez se tienen las tres piezas del carro con sus respectivos métodos de unión se procede a unirlas. Debido a que son tres piezas en diferentes materiales, la unión no es exacta, debido a esto, es necesario utilizar hueso duro, un material de consistencia viscosa, que al ser mezclado con un catalizador, se endurece rápidamente, ayudándonos a cubrir esos espacios que quedan entre uniones.

Una vez ya seco el catalizador se procede a lijar la superficie donde fue aplicado, hasta obtener como resultado una superficie lisa, y uniforme en sus uniones.

Finalmente, cuando se tienen las tres piezas unidas y con las espacios tapados con el hueso duro, es necesario cubrir la superficie del carro con caserna, con el fin de obtener una superficie uniforme y sin texturas.

INVESTIGACIÓN

TIPO DE YESO	DENSIDAD	COEFICIENTE DE CONDUCTIVIDAD
	(KG/M3)	TÉRMICA (W/M °C)
Enlucido de yeso	800	0,300
Enlucido de yeso y perlita	570	0.180
Enlucido de yeso y vermiculita	600	0,163

MATERIAL	COEFICIENTE DE PENETRACIÓN TÉRMICA (KCAL/H1/2.M2.°C)
Corcho	2.66/4.10
Madera	8.20/12.09
Hormigón celular	10.25/26.65
Yeso (200 kg/m3)	2.25
Yeso (1000 kg/m3)	9.82

MATERIAL	COEFICIENTE MEDIO DE ABSORCIÓNACÚSTICA
Hormigón	0.015
Cemento	0.020
Yeso	0.020
Madera	0.030/0.100
Ladrillo	0.032
Corcho	0.160

HUESO DURO, MASILLA, ESTUCO

El hueso duro es una masila de gran poder de relleno y más rendimiento dejando superficies bien terminadas. No deja poros, no se asienta, posee excelente adhesión, fácil lijado, flexibilidad y consistencia. Se usa principalmente en el repintado automotriz, para la restauración de contornos suaves del cuerpo del vehículo.

¿Cómo se hace y se usa la masilla?

La masilla se prepara colocando en una superficie limpia y no absorbente, una cantidad del producto y se mezcla en una relación 30:1  con catalizador o secante, si se pone demasiado catalizador en la masilla, trae como consecuencia un secado bastante rápido  y una excelente adherencia del producto, si se agrega poco el producto pierde consistencia y adhesión.

Se aplica la masilla con el catalizador con una espátula e capas muy delgadas, siempre en dirección recta hacia los bordes logrando el cubrimiento de la parte afectada. Toca 8 a 10 min antes de lijar. Si se desea también se le puede ir dando la forma deseada a la masilla a medida que se va secando con un bisturí.

Este proceso se llevó a cabo en el desarrollo del carro a escala para poder dar la impresión de que tenía una superficie lisa y que todo el material esta junto, de manera que no se vena las piezas por separado.

TERCER CORTE

SEMANA 12

ACTIVIDAD PRESENCIAL

TEMA: Modelos por Talla de yeso. Modelo Formal a Escala.

LUGAR: Salón de clase o sala de cerámica.

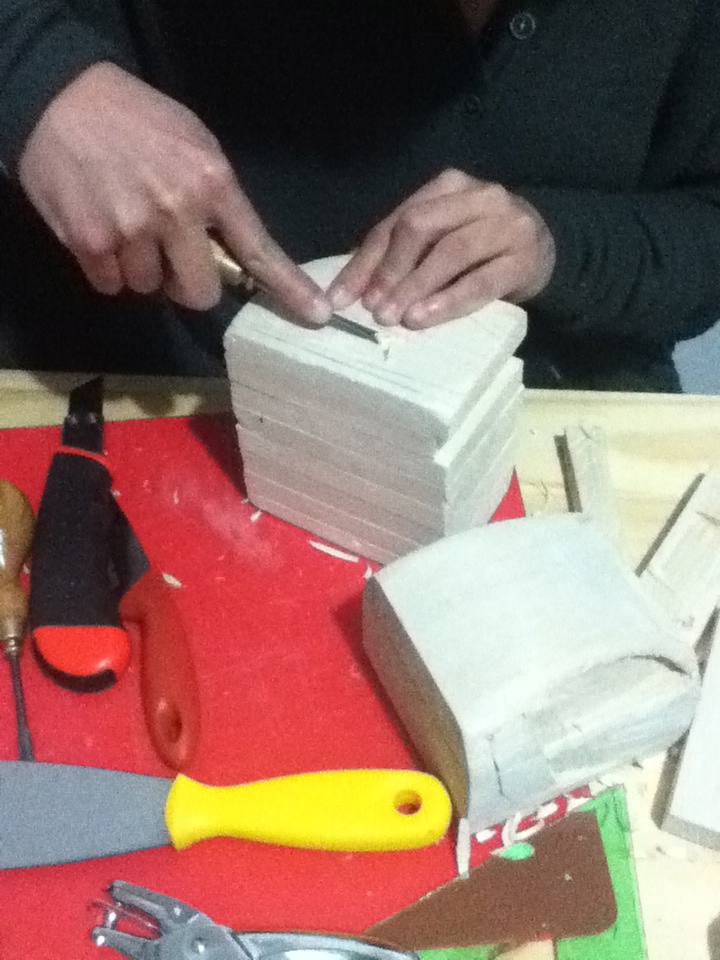

ACTIVIDAD: Construir la pieza definida del automóvil por medio del tallado de un bloque de yeso.

EJERCICIO: De acuerdo con las dimensiones establecidas de la parte del automóvil, construir un bloque en yeso para obtener por medio de la talla el volumen definido del automóvil.

MATERIALES: Dos (2) Kg. de yeso blanco para moldes o yeso tipo II para odontología, recipiente para la preparación del yeso, película de polietileno calibre 6 u 8, cinta de embalar, arcilla, plastilina o barras de silicona para sellar fugas, cortador, caja de vaselina, recipiente para agua, trapo.

HERRAMIENTAS: juego de herramientas para modelado en arcilla, pistola para silicona (opcional), cinta de enmascarar, superficie de trabajo, otros.

TEMA: Modelos por repetición y serialidad.

ACTIVIDAD: Búsqueda de información sobre producción en serie. Concepto. Tipos.

TEMA: Registro de información

ACTIVIDAD: Ingresar al blog la información de las actividades de la semana de acuerdo a los puntos establecidos en la página diez de este programa.

PROCEDIMIENTO:

• En un recipiente mezclar se mezclan tres tazas de yeso y dos de agua, conservando esta proporción se prepara el yeso necesario a utilizar.
• Se deja reposar la mezcla, con el fin de permitirle al yeso una hidratación previa a su uso.
• Posteriormente, se revuelve el yeso y el agua hasta que se obtenga una mezcla uniforme.
• Una vez obtenida esta mezcla se procede a vaciar el yeso en el recipiente del cual obtendrá la forma.
• Se espera hasta que el yeso haya endurecido y se saca del recipiente.

•

INFORMACIÓN

PRODUCCIÓN EN SERIE, CONCEPTOS Y TIPOS

La producción en cadena, producción en masa, producción en serie o fabricación en serie fue un proceso revolucionario en la producción industrial cuya base es la cadena de montaje o línea de ensamblado o línea de producción; una forma de organización de la producción que delega a cada trabajador una función específica y especializada en máquinas también más desarrolladas. Su idea teórica nace con el taylorismo, pero madura en el siglo XX con Henry Ford. A finales del siglo XX es superada por una nueva forma de organización industrial llamada toyotismo que se ha profundizado en el siglo XXI

La disciplina del trabajo y la búsqueda del control coetáneo, de los tiempos de producción del obrero tenían un límite objetivo en el siglo XXI. Este era que el día tiene 24 horas y la forma en que el obrero trabajaba tenía una velocidad determinada aún en gran parte por el tiempo dedicado a fabricar algún objeto. La división del trabajo no bastó para aumentar la velocidad en la producción por lo que Frederick Taylor trabajó la idea de cronómetro con el objetivo de eliminar ese "tiempo inútil" o malgastado en el proceso productivo.

La organización del trabajo taylorista redujo efectivamente los costos de las fábricas pero se desentendió del salario de los obreros. Eso dio inicio a numerosas huelgas y descontento generalizado del proletariado con el modelo, cosa que Henry Ford corrigió y con esto logró también una visible transformación social.

La evolución de este modelo productivo se continuaría en el toyotismo.

SEMANA 13

ACTIVIDAD PRESENCIAL

TEMA: Modelos por Repetición y Serialidad. Modelo Formal a Escala.

LUGAR: Salón de clase o sala de cerámica.

ACTIVIDAD: Vaciado de diferentes materiales para obtener diversas reproducciones.

EJERCICIO: Realización de pruebas de vaciado en colapiscis, látex, yeso tipo 3 y yeso tipo 4.

MATERIALES: 1000 gr de colapiscis, 2 botella de glicerina, 1 botella de látex, 1 bolsa de 500 gr de yeso tipo 3 y 1 bolsa de 500 gr yeso tipo 4, pigmentos, crayolas, vasos dosificadores, vaselina, palitos para pinchos, trapo.

INSTRUMENTOS: recipiente para mezclado, elemento mezclador.

ELEMENTOS DE PROTECCIÓN PERSONAL: overol, guantes de látex.

TRABAJO AUTÓNOMO

Tema: Modelo Formal a Escala.

ACTIVIDAD: Adelanto y finalización del trabajo presencial.

TEMA: Registro de información.

ACTIVIDAD: Ingresar al blog la información de las actividades de la semana de acuerdo a los puntos establecidos en la página diez de este programa.

PROCEDIMIENTO

• En un recipiente mezclar la misma cantidad de colapicis, glicerina y agua.
• A fuego lento, ponerlo a baño de maria y mezclarlo, hasta obtener una mezcla homogénea.
• Para el color se puede usar pigmentos, plastilina o crayola, para este proceso se requiere obtener un resultado blanco en la mezcla. Añadir una de estas opciones y seguir revolviendo lentamente.
• Se prepara el molde de yeso realizado en la semana anterior.
• Añadir con mucho cuidado la mezcla en el molde de yeso y esperar que endurezca.

En la figura que se muestra a continuación se puede identificar claramente el proceso requerido para obtener la sustancia liquida, con la que se procederá a realizar el las llantas del carro.

como se puede observar, se pone el Flexo al baño  María y se le agregan pigmentos blancos, que en este caso se realizaron con crayola blanca. Se espera un tiempo hasta que se obtenga como resultado una mezcla homogénea.

e

e

Finalmente, cuando se obtiene la mezcla liquida, se procede a vaciar  el contenido en el molde de yeso producido anteriormente.

F

SEMANA 11

ACTIVIDAD PRESENCIAL

TEMA:

Construcción de Moldes. Modelo formal a escala.

ACTIVIDAD:

Elaboración de moldes de una pieza o dos piezas con yeso a partir del modelo en arcilla o plastilina.

MATERIALES:

-  1 Kg. de yeso blanco para moldes “La Roca” o yeso odontológico tipo II.

- Recipiente grande para la preparación del yeso

- Elementos para hacer la mezcla

- Arcilla o plastilina para sellar fugas

- Caja de vaselina,

- Recipiente para agua

- Trapo.

Procedimiento:

1. Se coloca la llanta dentro del encofrado.

2. Después de que la llanta que la llanta está en su ubicación, se hecha vaselina tanto a la llanta como a la caja.

3.  Se halla el volumen de la caja para saber cuanto yeso y agua se necesitan.

4. Se vierte el agua y el yeso en un recipiente y se deja reposar por 2 minutos.

5. Después de que el yeso se haya "hidratado" se revuelve muy bien con el agua hasta que quede una mezcla homogénea.

6. Cuando la mezcla está lista, se vierte en el encofrado y se deja secar por 15 - 20 minutos.

7. Una ves está seco, se retira del encofrado, y luego se saca la llanta de arcilla.

CONCLUSIONES:

El molde de yeso que se realizó anteriormente es de tres piezas, que sirve para reproducir un objeto varias veces. Con estos moldes se podrán elaborar las 4 llantas del carro, para que queden idénticas.

TRABAJO AUTÓNOMO

TEMA:

Modelo por talla de yeso.

ACTIVIDAD:

Búsqueda de información sobre tallado de yeso. Herramientas. Técnicas.

TALLADO DE YESO

El yeso de París, a veces llamado solamente yeso, es un material en polvo que cuando es mezclado con agua, forma un material que endurece como cemento. Es ideal para utilizar con moldes, y es una elección excelente para proyectos de escultura en relieve. Las herramientas necesarias para esculpir en relieve el yeso tipo París son mínimas. Éste funciona bien con la mayoría de los tipos de pintura, permitiendo a los artistas aplicar una variedad de técnicas para crear piezas bellamente patinadas.Nivel de dificultad:Moderada

Instrucciones

MATERIALES:

- Yeso París

- Agua

- Un lápiz

- Una asadera

- Trincheta

- Un martillo (pequeño, liviano)

- Un cincel chato

- Un cincel para marcar (pequeño)

- Papel de lija

- Pintura acrílica

- Barniz transparente

1. Adquiere yeso tipo París en una tienda de artesanías o manualidades. Mezcla el yeso siguiendo las instrucciones del paquete. Generalmente, será una parte de agua con dos partes de yeso. Añadir demasiada agua hará que el yeso se rompa.

2. Vierte la mezcla de yeso en un molde. Utiliza una asadera de metal de 6 por 9 pulgadas (15 por 22 cm) con una profundidad de al menos 6 pulgadas (15 cm), para tener espacio para hacer el efecto de relieve de tu diseño. Puedes utilizar cualquier tipo de molde, pero éste es el ideal para una talla en relieve de yeso. Si prefieres una escultura redonda, utiliza una asadera redonda como molde. Alisa el yeso con un cuchillo o una regla y déjalo secar durante varias horas (preferentemente toda la noche) antes de comenzar a trabajar en tu escultura.

3. Quita el yeso del molde. Puedes necesitar deslizar un cuchillo alrededor de los bordes para aflojarlos. Coloca tu mano en la superficie superior y dale la vuelta. Mantén tu mano en su lugar mientras sacudes la pieza de yeso para sacarla del molde. Colócala en una superficie de trabajo resistente y plana para hacer el proceso de tallado.

4. Dibuja tu diseño en el yeso con un lápiz. Si no puedes dibujar a mano, hay muchos esténciles disponibles en las tiendas de artesanías y manualidades.

5. Utiliza un cincel chato para quitar el yeso de alrededor de tu dibujo. Esto hará que el diseño se eleve desde el fondo. Corta poco para un bajorrelieve o cava profundo en el yeso para un diseño en alto relieve. Para trabajar los detalles más intrincados del dibujo en sí, necesitarás usar una trincheta de punta pequeña y afilada. También puedes comprar un juego de varios cinceles en la tienda de manualidades.

6. Lija tu diseño con papel de lija de grano fino hasta que tenga una textura suave, entonces cepilla el exceso de polvo de yeso antes de aplicar pintura. Utiliza pinturas acrílicas para colorear tu relieve. Deja secar la pintura y aplica una capa de barniz transparente para darle un acabado brillante.

SEMANA 10

ACTIVIDAD PRESENCIAL

TEMA:

Modelos en materiales maleables modelo formal a escala.

ACTIVIDAD:

Modelado en arcilla y plastilina por medio de la adición y sustracción de los mismos.

EJERCICIO:

Elaborar en el material seleccionado una llanta con detalles en alto y bajo relieve.

MATERIALES:

- 1 paquete de arcilla de 1000 gramos ó 1 bloque de plastilina industrial de 500 gramos

- 50 cm. de alambre delgado o nylon® grueso

- Recipiente para agua

- Caja para transportar los modelos

- Película de polietileno calibre 6 u 8

Herramientas:

-  Juego de herramientas para trabajo en arcilla espátulas y gradinas.

Procedimiento:

1. Dibujar en un pedazo de cartón paja la llanta y utilizarla como molde y guía en cuanto al tamaño y los detalles.

2. Tomar un pedazo en arcilla y formar una bola.

3. Darle la forma de un cilindro de 1.5 cm de alto.

4. Con la ayuda de las espátulas hacer los detalles de la llanta, en este caso los círculos de diferentes tamaños.

5. Para alisar la arcilla, utilizar un poco de agua.

6. Dejar secar.

CONCLUSIONES:

Aprendí a utilizar las diferentes herramientas y espátulas para arcilla, y las diferentes tácticas que tiene esta para trabajar. Para alisar la arcilla se utiliza agua, sin embargo no hay que echarle mucha por que pierde consistencia y es más difícil de modelar.

TRABAJO AUTÓNOMO

TEMA:

Encofrado.

MATERIALES:

-  Cartón cartulina de 20cm x 20cm

- Colbón

PROCEDIMIENTO:

1. Elaborar una caja cuadrada sin tapa, que sea 2cm de cada lado más grande que la llanta.

TEMA:

Construcción de moldes.

ACTIVIDAD:

Búsqueda de información sobre moldes en yeso. Preparación de yeso en polvo. Tipos de moldes. Características. Técnicas.

MOLDES DE YESO

Los moldes de yeso pueden ser realizados con casi cualquier objeto que deseemos. Los moldes son útiles porque una vez ya hechos los puedes utilizar cuantas veces quieras. Por lo tanto, son un instrumento ideal a la hora de realizar manualidades en serie. En el día de hoy te enseñamos cómo hacer moldes de yeso. ¡No te pierdas este útil paso a paso!

Si es la primera vez que vas a realizar esta manualidad, comienza realizando moldes de objetos sencillos, con la práctica podrás fabricar moldes de objetos que tengan muchos detalles. Así que escoge que molde quieres hacer y sigue las instrucciones.

MATERIALES:

- Objeto que quieres moldear
- Caja de madera por lo menos 5cm más alta que el objeto que deseas moldear
- Plastilina
- Yeso
- Recipiente de plástico
- Vaselina
- Cuchillo

PASO A PASO:

1) Cubre el objeto que deseas moldear y la caja con una fina capa de vaselina.

2) Cubre el fondo de la caja con plastilina y empuja el objeto contra la plastilina, cubriéndolo hasta la mitad; esto servirá para que puedas hacer un molde en dos mitades.

3) Prepara el yeso según las instrucciones (varían con cada marca). Lo importante es que quede con consistencia pastosa y sin burbujas, para lograr esto golpea el recipiente varias veces hasta que quede sin burbujas.

4) Cubre la mitad del objeto que quedó libre con el yeso, espera a que seque para desmoldar.

5) Repite el mismo procedimiento con el otro lado.

6) Por último, lija las zonas ásperas del molde.

Hacer moldes de yeso es fundamental, pues a la hora de hacer manualidades es una manera sencilla de reproducir un objeto muchas veces.
